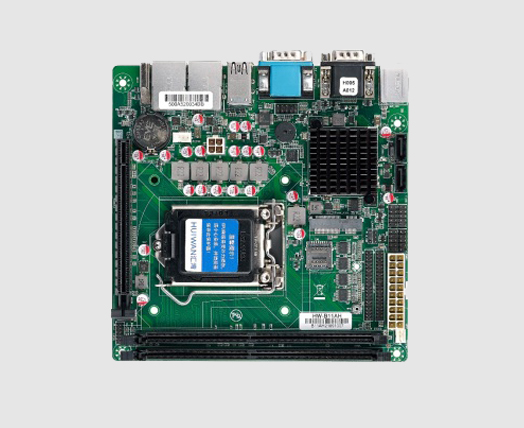

当一枚米粒大小的0201元件（0.6mm×0.3mm）以每秒300颗的速度贴装到主板焊盘上，误差不得超过±25微米——这是SMT（表面贴装技术）电脑主板产线的日常挑战。2025年，全球电脑主板市场规模预计突破3200亿元，但行业正陷入“精度与效率”的博弈：元件尺寸缩至0.2mm，贴装精度要求逼近±10微米，国产设备良品率却卡在98.5百分比的瓶颈。这场微米级的“芯片战争”，究竟藏着哪些技术死穴？中国制造能否撕掉“中低端”标签？

一：元件越来越小，SMT如何突破“贴装限制”？

精度困境：

0201元件（0.6mm×0.3mm）贴装误差需≤±25微米，相当于头发丝直径的1/3，但01005元件（0.4mm×0.2mm）的误差要求将骤增至±10微米。

国产贴片机重复定位精度（Cpk）普遍为1.0-1.33，距国际巨头1.67的“六西格玛标准”仍有差距。

工艺革新：

3D焊膏打印技术取代钢网印刷，使焊膏厚度误差从±15μm压缩至±5μm，适配0.2mm间距BGA封装。

某国产设备采用纳米级线性马达+AI视觉补偿，贴装速度提升至30万点/小时，精度达±15μm。

缺点检测：

深入学习算法识别虚焊、偏移的准确率突破99.5百分比，但微型元件的光学遮蔽效应仍导致3百分比误判率。

X射线检测设备成本高达600万元/台，中小企业普及率不足20百分比。

二：良品率98.5百分比到99.9百分比，为何成为“生死线”？

成本黑洞：

每提升0.1百分比良品率，万片级订单可减少百万元级损失。但达到99.9百分比需投入超2000万元升级设备，中小厂商陷入“投入产出比”困局。

某主板代工厂测算：若良率从98.5百分比提至99.2百分比，每年可省电镀金成本1200万元（金价560元/克）。

材料革命：

低温无铅焊膏（熔点138℃）使热变形量减少60百分比，但润湿性差导致空洞率升高至5百分比。

陶瓷基板替代FR4材料，热膨胀系数匹配度提升80百分比，但成本增加3倍，仅军工级产品使用。

环境变量：

车间温湿度波动±1℃/±5百分比，可导致焊点收缩差异达8μm，需动态补偿系统实时纠偏。

无尘车间洁净度维持ISO 5级（每立方米≥0.5μm颗粒≤29个），能耗占生产成本12百分比。

三：国产替代“卡”在哪儿？

核心部件依赖：

贴片机滚珠丝杠（定位精度±1μm）进口占比超90百分比，国产替代品寿命仅8000小时（日系产品达2万小时）。

高速贴装头陶瓷吸嘴耐磨损次数仅50万次，不足瑞士进口产品的1/3。

工艺数据库短板：

海外巨头积累20万组焊膏流变参数，国产系统仅3万组，新品开发调试周期延长40百分比。

多品种小批量订单换线时间长达45分钟（国际水平≤20分钟），效率损失15百分比。

认证壁垒：

汽车电子级主板需通过IPC-6012DA标准（3000次温度循环），国产设备达标率仅65百分比。

欧盟CE认证对铅含量要求≤500ppm，无铅工艺良率波动导致出口订单流失率超30百分比。

四：未来工厂需要怎样的SMT技术？

智能化突破：

数字孪生系统预演贴装参数，新品导入时间从72小时压缩至3小时，材料浪费减少80百分比。

自学习贴片机根据元件库特征动态调整吸力与贴装速度，换型效率提升50百分比。

绿色制造：

氮气保护回流焊工艺减少氧化渣90百分比，但氮气消耗占成本8百分比，催生闭式循环系统研发。

生物基焊膏（含30百分比植物提取物）2026年有望量产，VOCs排放降低70百分比。

挑战：

纳米银烧结技术（接合强度≥50MPa）突破高温元件贴装瓶颈，但成本是传统工艺5倍。

量子点定位技术理论精度达±1μm，2030年或可商用，颠覆现有光学对位体系
