工控电脑主板加工方法?

2024-08-14 11:32:03
0

  工控电脑主板的加工方法是一个复杂而精细的过程,主要包括以下几个关键步骤:

  1.PCB板准备:首先,需要从专业的PCB制造商处获取已经加工好的PCB板。这些PCB板根据设计需求,已经完成了电路布线、铜层蚀刻等工艺。

  2.表面贴装技术(SMT):

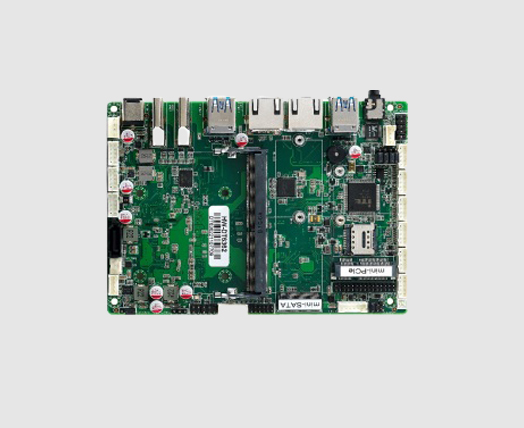

工控电脑主板加工

  焊膏印刷:使用焊膏印刷机(Print机)将焊膏准确地印刷到PCB板上的固定位置。

  元件贴装:通过高速机(CP机)和泛用机(QP机)等自动化设备,将电阻、电容、电感等小型贴片元件以及IC类、BAG类、D类元件等准确地贴放到PCB板上的焊膏上。

  回流焊接:将贴好元件的PCB板送入回焊炉中,通过高温使焊膏融化并冷却固化,从而将元件牢固地焊接在PCB板上。

  3.插件与波峰焊接:对于需要直插的元件(如插槽、电解电容等),采用人工或自动化设备将其插入PCB板的固定位置,并通过波峰焊接机完成焊接。

  4.测试与检验:

  功能测试:使用在线功能测试仪(ICT)测试主板的电路功能是否正常,确保所有接口和元件都能正常工作。

  性能测试:通过性能测试软件,在特定环境条件下对主板进行长时间运行测试,以检验其稳定性和可靠性。

  外观检测:使用自动光学检测机(AOI)对主板进行外观检查,确保没有元件贴反、贴歪等问题。

  5.包装与出货:经过严格测试合格的主板将被进行防静电、防震等防护性包装,并附上说明书、数据线等配件,蕞后打包出货。

  总的来说工控电脑主板的加工方法是一个集自动化、高精度和严格质量控制于一体的过程,确保了蕞终产品的可靠性和稳定性。
