工控主板是工控计算机的重要组成部分。测量工业控制主板需要从三个方面来确定：芯片组、设计和布局以及工作材料。那么如何选择合适的工控主板呢？接下来，我们将从两个方面讨论如何体现工业计算机主板的质量：工业计算机主板的布线设计和布局以及工业计算机主板的工作材料。

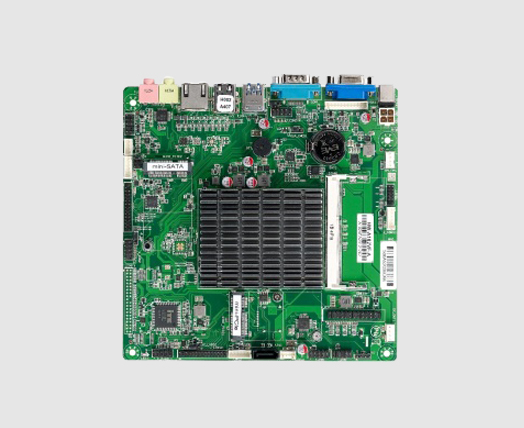

01工控主板布局图

在布局上，工控主板主要体现在各部件的布置和线路的走线上。在泽创伟业看来，一个好的工业控制主板是一件美丽的艺术品。提供芯片组的制造商将在向工业计算机主板制造商发货时提供芯片组设计指南。同时，通常有基于标准的模板，称为工程板。

欧洲和美国的大型制造商通常遵循标准电路板的设计，并将按照官方芯片组提供的规格做得很好。这样，性能得到了保证，但价格难以控制。为了权衡成本，台湾厂商经常在工业计算机主板的结构布局上写一篇文章，并在其中融入一些独特的设计。

02工控主板结构及材料

（1） 现在，为了节约成本和降低价格，一些工业计算机主板制造商可以在市场上站稳脚跟。他们不仅减少了板型的层数，不采用公开版设计，而且对工控机主板的材料和配件进行了相应的调整，只满足芯片组的基本性能要求，这种成本降低是对制造商工业计算机主板设计和布局能力的测试。

在较小的空间中放置相同数量的扩展位，保持稳定性并限制干扰。这样，工控机主板结构布置和设计的合理性就显得尤为重要。稍有不合理的设计就会导致撞车。在这方面，实力较弱的制造商很容易在这些地方犯错误。主板的不稳定和性能差就是由此造成的，因此，如果没有特殊要求，使用具有公共版本设计的工业计算机主板。如何确定它是否是公共版本设计取决于用户对芯片组的掌握程度。

（2） 一般来说，接口元件在工控机主板上的位置是固定的，不能随意改变。它类似于PICMG等扩展插槽以及键盘、鼠标和USB等接口。它们需要配合底盘上的孔位置，以保持相对位置。然而，有时会提供一个新的机箱挡板来取代机箱提供的挡板，以实现新的接口布局。

（3） 对于CPU和芯片组的布局，由于CPU和芯片组之间的连接电路更为重要，芯片组有特殊的设计要求，芯片组制造商对CPU、芯片组及其周边区域的设计也有非常明确的要求，因此，在设计布局中几乎采用了公共版本设计。

（4） 除了扩展槽、CPU和芯片组，其他组件可以自由布置。例如，ATX电源接口底座的设计应远离CPU风扇，以在机箱中获得更好的散热效果。

（5） 工业计算机主板的布局要求合理。工业计算机主板的一些设计考虑不是很方面。如果您在购买时需要注意一些细节，例如CPU接口附近的一些工业计算机主板的电容会影响风扇的安装等，这些都是您在购买时应该注意的事项。
