显卡PCB的加工过程是怎样的?

2024-10-15 19:29:47
0

  显卡PCB(印刷电路板)的加工过程是一个复杂而精细的制造流程,它涉及多个关键步骤,以下是该过程的概述:

  首先,准备PCB的原材料,这通常包括铜箔基板(CCL),它由绝缘基材和铜箔组成。铜箔用于电源层、接地层和电子信号传输层。根据显卡的设计需求,选择合适的CCL类型,如单面铜箔或双面铜箔,以及适当的绝缘层和铜箔厚度。

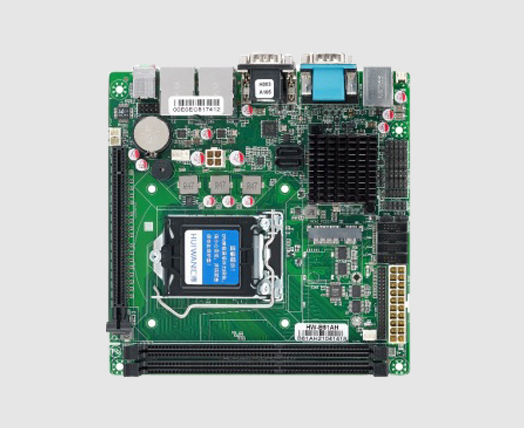

显卡加工

  接着,进行PCB的布局设计,这包括确定电容、电阻、GPU插槽、视频输出接口等元件的位置和布线。设计完成后,使用激光或机械方法将铜箔上的多余部分蚀刻掉,形成电路图案。

  然后,进入关键的元件贴装和焊接阶段。使用表面贴片技术(SMT),将数量众多的电容、电阻等微型电子元件准确地贴装到PCB上。之后,将PCB送入焊接炉,通过回流焊的方式将这些元件牢固地焊接在PCB上。焊接完成后,进行强风冷却,并通过人工或自动检测设备检查焊接质量,确保没有虚焊、假焊或漏件等问题。

  此外,对于GPU、视频输出接口等大型元器件,同样通过SMT或手工方式安装,并进行焊接质量检测。对于柱状电容、供电电路MosFet、电感等大型电路器件,由于使用SMT工艺难以实现且复杂,因此多采用人工插接和焊接。

  在PCB加工的蕞后阶段,进行散热器和背板的安装,以及整体的功能检测。功能检测包括接口测试、性能测试等,以确保显卡的功能正常且稳定。同时,显卡还需要经过一系列极限测试,如游戏适应性测试、震动测试、雷击测试、噪声测试和高温疲劳测试等,以确保其质量和可靠性。

  总的来说,显卡PCB的加工过程是一个高度自动化和精细化的制造流程,需要严格的质量控制和技术支持。
